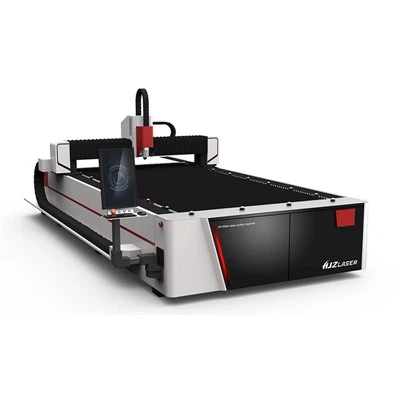

Pluošto lazerinis pjoviklis metalui

Pluošto lazerinis pjoviklis metalui

Pjovimo lazeriu mašinos naudoja didelį lazerio spindulio energijos tankį, kad būtų galima pjauti. Lazerio šviesa, kurią sukuria lazeris, fokusuojama į medžiagos paviršių per optinę sistemą, greitai šildant ir ištirpdant arba išgarinant medžiagą. Pjovimo procesą dažnai lydi pagalbinių dujų, tokių kaip deguonis, azotas ar argonas, įpurškimas, kad būtų lengviau pašalinti išlydytą medžiagą ir apsaugoti nupjautą kraštą. Pjovimas lazeriu plačiai naudojamas pjaustant ir graviruojant įvairias medžiagas, įskaitant metalą, plastiką ir medieną. Jis ypač gerai-tinka pramoninei gamybai, pvz., automobilių gamybai ir kosmoso pramonei, nes siūlo tokius pranašumus kaip didelis pjovimo tikslumas, didelis greitis ir puiki kraštų kokybė.

1) Automatinio fokusavimo sistema:

Pjaustant storą plokštę, naudojant programinės įrangos valdymą ir{0}}mastelio keitimą realiuoju laiku, greitai perforuojama ir nėra sprogstamos skylės.

2) Unikalus pūtimo būdas:

sumažina papildomų dujų taršą į objektyvą pjovimo metu ir labai pailgina objektyvo tarnavimo laiką.

3) Importuotas optinio fokusavimo objektyvas:

yra priimtas, fokusuojantis objektyvas F=125 mm. Precz speciali lazerinio pjovimo galvutė. Pjovimo galimybės ir pjovimo stabilumas labai pagerėjo.

4)Z-ašies automatinė sekimo sistema:

Z-ašies aukštyn ir žemyn įtaisas yra skirtas pjovimo galvutės judėjimui aukštyn ir žemyn. Pjovimo galvutės judėjimas aukštyn-ir -žemyn užbaigiamas valdant servo variklį skaitmenine valdymo sistema, o variklis varo rutulinį varžtą, kad suktų Z-ašies slankiąją plokštę, kad judėtų aukštyn ir žemyn, o Z-ašies eiga 100 mm; Viršutiniame ir apatiniame galuose naudojami artumo jungikliai eigai valdyti, o abiejuose rutulinio varžto galuose yra elastinės buferinės pagalvėlės, kad būtų užtikrintas judėjimo saugumas.

5)Spindulys:

lengvas svoris, maža inercija, stiprus standumas ir gera smūgio absorbcija. Po grubaus apdirbimo ir griežto senėjimo apdorojimo jis pagamintas tiksliai apdirbant. Dėl mažo judančios dalies svorio ji pasižymi maža inercija, dideliu važiavimo greičiu ir dideliu apdirbimo tikslumu. Transmisijos forma yra pavara ir stelažas. Skersinė sija montuojama ant tekinimo staklių lovos atraminio kreipiamojo bėgio, o kreipiamoji – ant skersinės sijos, o greitas judėjimas ir pastūmos judėjimas realizuojamas dvišaliais servovarikliais.

6) Slankioji sėdynė:

Stumdoma sėdynė pagaminta iš lietaus aliuminio. Transmisijos režimas yra pavarų dėžė. Stumdomą sėdynę varo servo variklis ant linijinio kreipiamojo bėgio, kad būtų galima greitai judėti ir tiekti. Atraminis stelažas ir krumpliaratis yra profesionaliai pagaminti Švedijoje iki DIN H klasės tikslumo. Linijinis kreipiamasis bėgis yra pagamintas iš Taivano sidabro, DIN H klasės tikslumu, kad būtų užtikrinta, jog pjovimo lazeriu staklės gali išlaikyti itin puikų tikslumą, kai pjaunama dideliu greičiu.

7) Pneumatinė sistema (SMC, Japonija):

Oro šaltinio spintelėje ir oro grandinės sistemoje yra sumontuoti įvairūs valdymo vožtuvai ir proporciniai valdymo vožtuvai, skirti elektra valdyti kiekvienos dujų grandinės slėgį ir srautą. Pagrindinės pagalbinės dujos lazeriui dujų grandinėje yra O2, N2, suslėgtas oras ir kt. Pagalbinės dujos naudojamos įvairioms medžiagoms pjaustyti, pvz., O2 juodiesiems metalams pjaustyti ir kitiems tikslams, N2 daugiausia naudojamas nerūdijančio plieno pjaustymui, o jo pjovimo briauna yra neoksiduota briauna. Suslėgtas oras daugiausia naudojamas plonoms plokštėms pjauti aukštu-slėgiu, siekiant sumažinti eksploatavimo išlaidas.

8) Vamzdžių matrica:

yra vientisai suvirintas ir apdorotas dėl aukštos temperatūros gedimo. Jį sudaro pagrindas, pavarų dėžė, pagrindinis griebtuvas, fiksuotas griebtuvas ir servo sistema. Plokščia pjovimo mašina gali pjauti visų rūšių kvadratinius, apvalius ir stačiakampius vamzdžius trimis matmenimis.

9) Pneumatinė sistema (SMC, Japonija):

Oro šaltinio spintelėje ir oro grandinės sistemoje yra sumontuoti įvairūs valdymo vožtuvai ir proporciniai valdymo vožtuvai, skirti elektra valdyti kiekvienos dujų grandinės slėgį ir srautą. Pagrindinės pagalbinės dujos lazeriui dujų grandinėje yra O2, N2, suslėgtas oras ir kt. Pagalbinės dujos naudojamos įvairioms medžiagoms pjaustyti, pvz., O2 juodųjų metalų pjaustymui ir kitoms reikmėms, N2 daugiausia naudojamas nerūdijančio plieno pjaustymui, o jo pjovimo briauna yra ne-oksiduota briauna. Suslėgtas oras daugiausia naudojamas didelėms eksploatacinėms plokštėms sumažinti{{8}.

10) šlako šalinimo ir dulkių nusiurbimo sistema:

Šlako šalinimui naudojamas ritininis vežimėlis. Dulkių nusiurbimas sinchronizuojamas su pjovimo padėtimi ir naudojamas mobilus dulkių nusiurbimas. Jis naudojamas dulkėms ir metalo dulkėms pašalinti gamybos procese ir išleidžiamas į tam skirtą vietą arba į didelio masto-filtravimo ir nuotekų išleidimo įrenginį per didelės-galios ventiliatorių.

11) Valdymo sistema:

Priimama speciali optinio pluošto pjovimo valdymo sistema. Šiuo metu sistema Kinijoje užima 80 % rinkos.

3015 pluošto lazerinio pjaustytuvo universalumas leidžia jį naudoti įvairiuose statybos ir architektūros sektoriuose:

Konstrukciniai komponentai ir pastato karkasai:Mašina gali pjautianglinio plienoirlegiruoto plienoplokštės, naudojamos konstrukciniuose karkasuose, plieninėse santvarose ir atraminiuose laikikliuose. Dėl savo gebėjimo apdoroti iki 20-25 mm storio medžiagas (priklausomai nuo galios ir medžiagos), jis tinkamas labai tiksliai kurti laikančias dalis.

Architektūriniai fasadai ir dekoratyviniai elementai:Jis puikiai gamina sudėtingus dalykusdekoratyvinės plokštės, metaliniai ekranai ir pasirinktiniai fasadai iš tokių medžiagų kaip nerūdijantis plienas, aliuminis ir žalvaris. Tai leidžia architektams integruoti sudėtingus modelius ir unikalius dizainus į pastatų išorę ir interjerą.

Funkciniai komponentai ir interjero dizainas:Lazerinis pjaustytuvas naudojamas liftų dalims (pvz., liftų plokštėms), pagal užsakymą pagamintiems turėklams, laiptų įvorėms ir dekoratyviniams vartams gaminti. Didelis tikslumas užtikrina puikų šių matomų elementų pritaikymą ir apdailą.

Individualizuotos pastato savybės ir ženklai: Mašina gali sukurti individualizuotus architektūrinius elementus, įskaitant metalines raides pastatų logotipams, sudėtingus ženklus ir menines instaliacijas. Jo suderinamumas su projektavimo programine įranga, tokia kaip Cypcut, leidžia lengvai išversti skaitmenines koncepcijas į fizinius produktus
